Mode
Outil
Configuration: Trousse
Raccourci
Entre objet et ligne de référence
Cotation angulaire
● Standard, Architecte: Indications
● Paysage, Spotlight: Outils de base et Indications
. (point)
|
Mode |
Outil |
Configuration: Trousse |
Raccourci |
|
Entre objet et ligne de référence
|
Cotation angulaire
|
● Standard, Architecte: Indications ● Paysage, Spotlight: Outils de base et Indications |
. (point) |

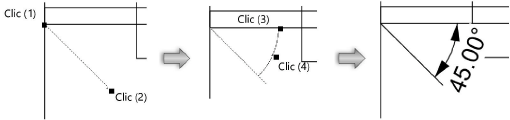

Pour coter l’angle entre un objet et une ligne de référence:
1. Sélectionnez l’outil et le mode que vous souhaitez utiliser et ensuite une Norme de cotation active.
2.Cliquez pour définir le départ de la ligne de référence.
Une ligne de référence apparaît.
3.Cliquez à nouveau pour définir la fin de la ligne de référence.
Le curseur devient un pointeur.
4.Cliquez sur le bord de l’objet (donc sur l’angle) que vous souhaitez mesurer.
Un aperçu de la cotation angulaire apparaît.
Pour sélectionner un autre angle - par exemple, pour l’espacer dans l’autre direction- déplacez le curseur jusqu’à ce que l’aperçu vous montre l’angle souhaité.
5.Lorsque l’aperçu vous donne l’angle désiré, cliquez à nouveau pour dessiner la ligne de référence et définir l’angle de la cotation.
~~~~~~~~~~~~~~~~~~~~~~~~~
