Afschotisolatie

Met het gereedschap Afschotisolatie kunt u een harde of een zachte afschotisolatie tekenen. Afschotisolaties zijn parametrische objecten, die u via het Infopalet kunt wijzigen.

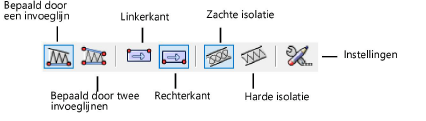

Als u Afschotisolatie selecteert, verschijnen volgende tekenmethodes in de Methodebalk.

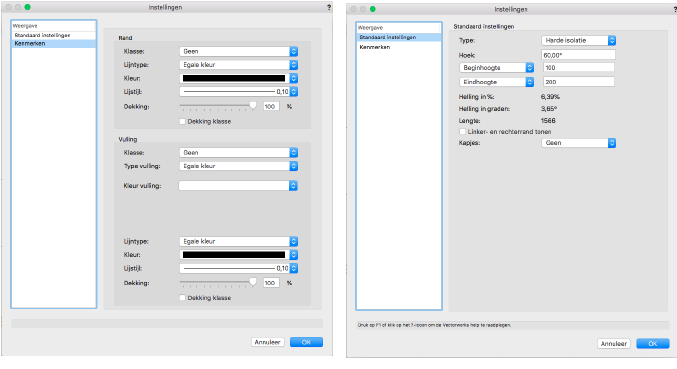

2.Klik op de knop Instellingen. Het dialoogvenster ‘Instellingen’ wordt geopend. Pas hier de standaardwaarden (Type, hoogte, kenmerken enz.) naar wens aan.

Veld	Omschrijving
Type	Selecteer of u een harde of een zachte isolatie wilt tekenen.
Rotatie	Bepaal de hoek van het patroon waarmee de vaste isolatie zal worden getekend.
Beginhoogte/Eindhoogte	Bepaal via deze keuzelijsten of u de afschotisolatie via een begin- en eindhoogte of via een helling (uitgedrukt in procent of in graden) zult definiëren. In de keuzelijst Eindhoogte kunt u bovendien instellen dat de eindhoogte bepaald wordt d.m.v. een muisklik.
Helling in % / Helling in graden / Lengte	De waarden die u hier ziet, zijn berekend op basis van de opgegeven waarden voor Beginhoogte en Eindhoogte. Merk op: deze waarden verschijnen enkel wanneer u een bestaande isolatie bewerkt.
Linker- en rechterrand tonen	Vink deze optie aan om de linker- en rechterkant van de afschotisolatie te tekenen. Op deze manier kunt u de afschotisolatie als een gesloten element tekenen, bijvoorbeeld als een aan de muur bevestigde buitenisolatie.
Kapjes	Selecteer aan welke kant een kapje moet worden getekend: Aan het begin, Aan het einde, Aan weerszijden of Geen. Zo kunt u gesloten elementen (bv. isolatieplaten) tekenen.
Kenmerken	Hier bepaalt u het uitzicht van de afschotisolatie. Onder ‘Rand’ stelt u de kenmerken van de rand in. Deze gelden zowel voor de linker- als de rechterrand van de isolatie. Onder ‘Vulling’ kunt u een klasse selecteren voor de vulling van de isolatie. Voor bestaande afschotisolaties kunt u hier ook de vul- en lijnkenmerken definiëren. De lijn- en vulkenmerken van nieuwe isolaties worden door het Kenmerkenpalet bepaald.

3.Selecteer in de Methodebalk of u de afschotisolatie door middel van één invoeglijn of door middel van twee invoeglijnen wilt tekenen (eerste groep), langs welke kant u wilt uitlijnen (tweede groep) en of u een harde of een zachte isolatie wilt tekenen. (derde groep).

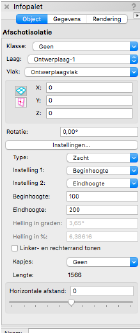

Afschotisolatie via Infopalet wijzigen

U kunt een bestaande afschotisolatie ook wijzigen door de gegevens op het Infopalet aan te passen.

Veld	Omschrijving
Bovenste deel	Dit deel van het Infopalet is hetzelfde voor alle objecttypen en wordt in de sectie over het Infopalet in detail besproken. U vindt hier de naam van het type object, de klasse en laag waartoe het object behoort en het vlak waarop het zich bevindt.
Coördinaten	Bepaal hier de coördinaten op het ontwerplaagvlak of werkvlak.
Rotatie	Geef de rotatiehoek in.
Instellingen	Met deze knop roept u het dialoogvenster ‘Instellingen’ op, waar u de instellingen van de geselecteerde afschotisolatie kunt aanpassen. De volgende instellingen zijn dezelfde als die in het dialoogvenster ‘Instellingen’.
Horizontale afstand	U kunt het isolatiepatroon horizontaal verschuiven. Zo kunt u de overgangen van aangrenzende isolatiesegmenten aan elkaar aanpassen.

Methode	Omschrijving

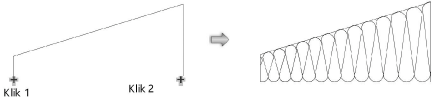

Bepaald door een invoeglijn	Met deze methode bepaalt u de vorm van de afschotisolatie. U tekent een invoeglijn door twee keer te klikken. De hoogte van de afschotisolatie kunt u bepalen via het dialoogvenster Instellingen (zie Beginhoogte/Eindhoogte). Met de methode linkerkant of rechterkant bepaalt u welke zijde van de afschotisolatie u tekent.
Bepaald door twee invoeglijnen	Selecteer deze methode om de afschotisolatie te begrenzen door twee rechten. Teken daarvoor twee rechten met de gewenste hoek. Het gebied tussen de twee rechten wordt automatisch met isolatie gevuld.
Linkerkant / Rechterkant	De tweede methodegroep is enkel beschikbaar indien u de afschotisolatie tekent d.m.v. een enkele invoeglijn. U geeft hiermee aan waar de afschotisolatie ten opzichte van de invoeglijn moet worden getekend. Zo kunt u bepalen in welke richting de hoogte van de isolatie getekend wordt (naar boven of naar beneden).
Zachte isolatie	Selecteer deze methode om een zachte afschotisolatie te tekenen.
Harde isolatie	Selecteer deze methode om een harde afschotisolatie te tekenen.
Instellingen	Klik op deze knop om de standaardwaarden en kenmerken voor de afschotisolatie te bepalen.
