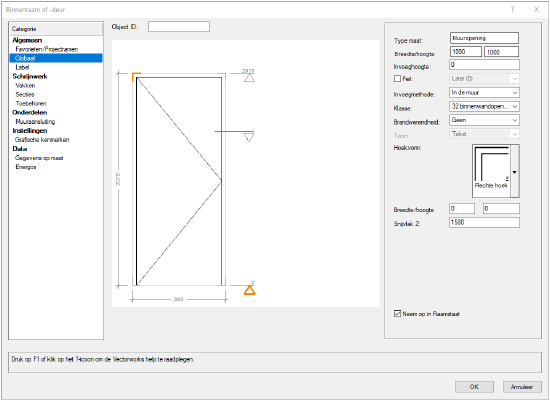

Het binnenraam- of binnendeurobject is afgebeeld in vooraanzicht, zoals zichtbaar langs de linkerzijde van de muur. De tekening wordt opgebouwd vanaf het referentiepunt, dat gelegen is in de linkerhoek onderaan (X0,Y0,Z0). Wanneer u op één van de vier hoeken van de buitenomtrek klikt, kunt u van deze hoek de geometrie aanpassen (recht, afgeschuind, met boogsegment of Bézierafronding).

Rechts op de tekening bevindt zich de horizontale snijlijn die de kijkrichting aangeeft. Aan de hand van deze snijlijn wordt de tekening afgeleid voor het 2D/Planaanzicht.

Onmiddellijk rechts van de voorvertoning staan er twee niveauaanduidingen. Klik op de onderste wanneer u de dorpelhoogte wenst in te geven, en op de bovenste wanneer u de lateihoogte wenst in te geven.

Het binnenraam- of binnendeurobject wordt steeds in de juiste verhoudingen getoond binnen het vaste kader van de voorvertoning. Als u de buitenafmetingen aanpast, zal de voorvertoning in verhouding worden verschaald.

Type maat

Kies om de afmetingen op te geven voor de muuropening of de kozijnmaat.

Indien u deze parameter wijzigt, worden de ingevulde waarden voor Breedte/hoogte automatisch herrekend om de huidige grootte van de geometrie te behouden.

Breedte/hoogte

Geef de totale breedte en hoogte op voor het gekozen Type maat.

Invoeghoogte

Kies eerst het gewenste invoegpunt (onder- of bovenzijde van de muuropening), door in de voorvertoning op de overeenkomstige niveauaanduiding te klikken. Geef vervolgens de hoogte in voor dit punt. De maat wordt uitgezet vanaf het nulpunt van de actieve ontwerplaag (Z0).

Van de gekozen niveauaanduiding wordt rechts de waarde weergegeven. De andere niveauaanduiding wordt automatisch aangepast, rekening houdend met de hoogte van de muuropening.

Peil

Vink deze optie aan om de invoeghoogte van het raam aan een bouwlaagonderdeel te koppelen.

Invoegmethode

In de muur

Selecteer deze optie als u het object in een muur wenst in te voegen. De positie van het object wordt bepaald door de plaats waar u klikt.

Als hoekraam

Nadat u het object hebt ingevoegd in de muur, zal het zich automatisch verplaatsen naar de dichtstbijgelegen hoek van de muur.

Indien er op deze hoek een verbinding is met een andere muur, zal het hoekraam hier een gepaste verstekverbinding voorbereiden.

Muurvullend

Nadat u het object hebt ingevoegd in de muur, wordt de breedte aangepast aan de totale lengte van de muur waarin het werd ingevoegd.

Alle verdelingen in de breedte worden proportioneel herverdeeld over de nieuwe breedte van het object, behalve die delen waarvan de breedtemaat werd vergrendeld. Op de muuruiteinden waar een verbinding bestaat met een andere muur, zal het muurvullend raam een verstekverbinding aanmaken.

Klasse

Kies de klasse waarin u het binnenraam of de binnendeur wenst te plaatsen. U kunt van hieruit ook een nieuwe klasse aanmaken of importeren.

Brandwerendheid

Kies de brandwerendheidsduur die van toepassing is op het object.

Toon

Selecteer op welke manier u de waarde voor de brandwerendheid in de tekening wilt weergegeven (door middel van tekst, een symbool of beide). Selecteer de optie ‘Geen’ om geen informatie omtrent de brandwerendheid in de tekening te tonen.

Hoekvorm

Kies in de symbolenkiezer de gewenste vorm voor het geselecteerde hoekpunt.

Merk op: Als u kiest voor een afronding of afschuining van een van de bovenste hoeken zal voor de latei alleen de optie ‘Op maat’ beschikbaar zijn in de categorie Muuraansluiting.

Breedte/hoogte

Pas hier de breedte en/of hoogte aan voor de gekozen hoekvorm, indien u koos voor afschuining, boog of bézier.

Snijvlak X/Z

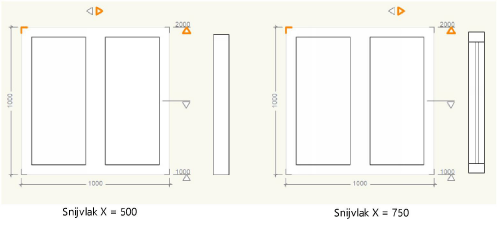

Bepaal de hoogte van het snijvlak en de ligging op de X-as. Deze waarden beïnvloeden de weergave van het raam of de deur in 2D/planaanzicht en doorsneden.

Merk op: De X-waarde wordt visueel voorgesteld door een pijl boven het raam/deurobject in de voorvertoning. Klik op de tegengestelde pijl om de kijkrichting van het snijvlak te veranderen.

Weergave

Met deze optie kunt u de weergave van een raam- of deurobject veranderen van hybride naar 2D/plan, linkeraanzicht, rechteraanzicht, doorsnede of 3D (zie 2D Ramen en deuren).

Neem op in raamstaat

Vink deze optie aan om het raam of de deur in de raamstaat op te nemen (zie Een raamstaat creëren). Voor hybride objecten staat deze optie standaard ingeschakeld. Zodra u het raam of de deur omzet naar een andere Weergave dan hybride, wordt deze optie automatisch uitgeschakeld.
