Een binnendeur creëren

Gebruik dit gereedschap om binnendeuren in uw tekening te plaatsen. Dit kan zowel in als buiten een muur.

Als u Binnendeur selecteert, verschijnen volgende tekenmethodes in de Methodebalk:

3.Klik op de knop Instellingen in de Methodebalk om de instellingen van het object te bepalen.

De eerste keer dat u het gereedschap Binnendeur in een document gebruikt, wordt het instellingenvenster automatisch geopend wanneer u het object in de tekening invoegt.

5.Klik een eerste keer in de tekening om het invoegpunt van de deur te bepalen. Klik daarna een tweede keer om de rotatie vast te leggen.

Als u de methode Invoegen in muur gebruikt en u de deur boven een muur plaatst, zal deze muur in de tekening oplichten. Klik een eerste keer om het invoegpunt van de deur te bepalen en een tweede keer om de oriëntatie en draairichting vast te leggen. De rotatie van de deur wordt bepaald door de richting waarin de muur werd getekend.

6.De deur wordt ingevoegd in de tekening. Indien gewenst kunt u de instellingen van de deur aanpassen via het Infopalet.

Veld	Omschrijving
Weergave	Kies om de deur weer te geven in 2D, 3D, hybride, vooraanzicht of doorsnede.
Type	Selecteer het type deur en omlijsting dat u wenst te gebruiken.
ID	Geef het ID van de deur op.
Invulling	Kies de invulling van het object: gebruik een standaarddeur, alleen een omlijsting of eenvoudigweg een opening.
Draairichting	Bepaal de draairichting van de deur (voor een hybride weergave of een weergave in 2D of 3D).
Doorsnede	Bepaal de positie van het deurblad in de doorsnede van de deur.
Breedte deur	Geef de Breedte van de deur op.
Hoogte deur	Geef de hoogte van de deur op.
Bovenlicht	Vink deze optie aan om boven de omlijsting van de deur een bovenlicht toe te voegen.
Bovenlicht hoogte	Geef de hoogte van het bovenlicht op.
2D Openingshoek	Bepaal de 2D-openingshoek van de deur (voor een hybride weergave of weergave in 2D).
3D Openingshoek	Bepaal de 3D-openingshoek van de deur (voor een hybride weergave of weergave in 3D).
Gebruik muurdikte	Vink deze optie aan wanneer de deur ingevoegd is in een muur om de muurdikte over te nemen.
Dikte binnenmuur	Indien Gebruik muurdikte is uitgevinkt, kunt u hier zelf de dikte van de binnenmuur opgeven.
Toon daglijnen	Vink deze optie aan om de daglijnen in 2D weer te geven (voor een hybride weergave of weergave in 2D).
Dubbel	Vink deze optie aan om een dubbele deur te creëren.
Paneel
Type	Selecteer het gewenste type paneel. U kunt kiezen voor Vol, Beglaasd of Glas.
Deurdikte	Geef de dikte van de deur op.
Glasdikte	Geef de dikte van het glas op. De standaarddikte van een beglaasd paneel is 10 millimeter. Bij glazen deuren wordt de dikte van het glas bepaald door de Deurdikte.
Breedte/Hoogte	Geef de breedte en hoogte op van de beglazing (voor een beglaasd paneel).
Afstand links	Gebruik deze parameter om de beglazing naar links of naar rechts te verplaatsen.
Afstand boven	Gebruik deze parameter om de beglazing naar boven of naar onder te verplaatsen.
Dikte dekvloer	Geef de dikte van de dekvloer op. Deze zal verschijnen in 3D-aanzicht, begrensd door twee 3D-locussen.
Tekst	Vink deze optie aan om de binnendeur te voorzien van een tekst bij weergave in 2D.
Selecteer	Selecteer de gewenste inhoud van het tekstblok. Kies de optie ‘Vrije tekst’ om in het veld Vrije tekst in het Infopalet zelf een waarde op te geven.
Automatische positie	Vink deze optie aan om het tekstblok automatisch evenwijdig met de binnendeur te plaatsen. Indien uitgevinkt, heeft het tekstblok een eigen controlepunt waarmee u de positie van de tekst zelf kunt bepalen.

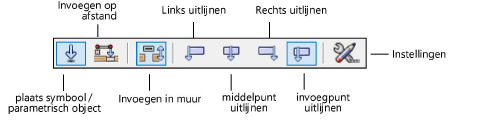

Veld	Omschrijving
Plaats symbool	Selecteer deze methode om het object in te voegen met de volgende muisklik als invoegpunt.
Invoegen op afstand	Selecteer deze methode om het object in te voegen in een muur op een bepaalde afstand van het invoegpunt.
Invoegen in muur	Selecteer deze methode om objecten automatisch in muren in te voegen.
Links uitlijnen	Selecteer deze methode om het invoegpunt links op het in te voegen object te bepalen.
Middelpunt uitlijnen	Selecteer deze methode om het invoegpunt op het middelpunt van het in te voegen object te bepalen.
Rechts uitlijnen	Selecteer deze methode om het invoegpunt rechts op het in te voegen object te bepalen
Invoegpunt uitlijnen	Selecteer deze methode om het voorgedefinieerde invoegpunt van het in te voegen object te gebruiken.
Instellingen	Klik op deze knop om de instellingen voor het object aan te passen.
