Lees eerst de inleiding over Nieuwe beslagelementen creëren.
Een scharnier bestaat uit een scharniertop met arm en een montageplaat. Voor elk soort toebehoren is er een apart bibliotheekbestand overeenkomstig het constructietype. In elk bestand vindt u een reeks symbolen gerangschikt op serie. Opdat het scharnier en de montageplaat correct worden toegekend, is het belangrijk dat deze elementen in dezelfde bibliotheekmap zitten.
In bovenaanzicht:
● Plaats het scharnier zo dat het middelpunt van de boring voor de scharniertop op 0 ligt.
● Het scharnier voor de deur moet zich onderaan bevinden.
In vooraanzicht:
● Het deel van het scharnier dat uit het onderdeel op maat steekt, moet op 0 beginnen en boven 0 uitkomen.
● Het deel van het scharnier binnenin het onderdeel op maat (inclusief de boring) moet op 0 beginnen en onder 0 worden getekend.
● Maak andere boringen steeds in verhouding tot de boring voor de scharniertop.
Creëer eerst het boorschema zoals aangegeven in de handleiding van de fabrikant en zet daarna de geometrie op de juiste plaats.

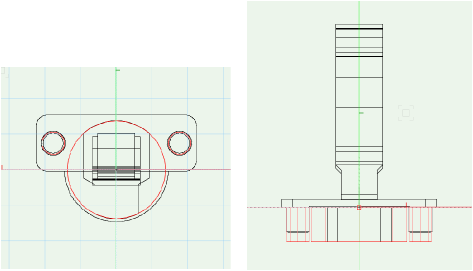

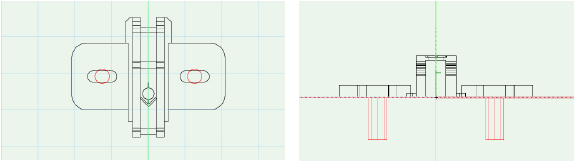

In bovenaanzicht:
● De montageplaat ligt gecentreerd op de Y-as, op zo’n hoogte dat de boring 37mm van de horizontale as verwijderd ligt zoals de norm voorschrijft. Hierbij moet u alleen nog de geometrie in de juiste positie zetten. De boringen blijven ongewijzigd. De opleg van de deur bevindt zich onderaan.
In vooraanzicht:
● Het deel van de montageplaat dat uit het onderdeel op maat steekt, moet op 0 beginnen en boven 0 uitkomen. Het deel van de montageplaat binnenin het onderdeel op maat moet op 0 beginnen en onder 0 worden getekend.
Om scharnieren en montageplaten correct te monteren, dient u naar de technische gegevens te kijken. U vindt deze terug op het tabblad Gegevens van het Infopalet.
Voor een schoudertop heeft u verschillende gegevens uit de fabrikantcatalogus nodig:
● Deuropdek (Door Overlay)
● Afstand inbouwscharnier (Cup Distance)
● Dikte montageplaat (Mounting Plate Distance)
● Minimum- en maximumafstand inbouwscharnier (Min./Max. Cup Distance)

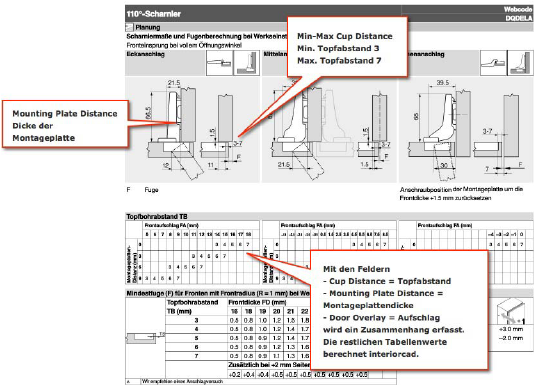

U heeft slechts één combinatie van waarden voor de deuropdek, afstand inbouwscharnier en dikte montageplaat uit de fabrikantgegevens nodig, samen met de minimum- en maximumafstand inbouwscharnier. Alle andere waarden voor de inbouwscharnier worden door interiorcad berekend. Hieronder ziet u een voorbeeld uit de catalogus van Blum:

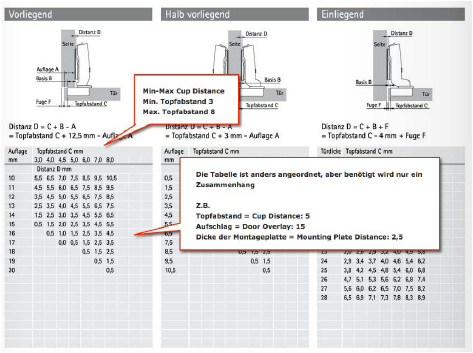

Voor montageplaten is alleen de dikte van de montageplaat vereist. Geef de montageplaten in die u later wilt gebruiken. interiorcad zal de overeenkomstige afstand inbouwscharnier en dikte montageplaat voor de geselecteerde deuropdek automatisch aanvullen wanneer u het gereedschap Scharnier 3D gebruikt. De tabel voor fabrikant Hettich ziet er anders uit, maar de benodigde gegevens kunnen zonder problemen worden opgehaald. Ook hier heeft u slechts één combinatie van waarden uit de tabel nodig, samen met de minimum- en maximumafstand inbouwscharnier. Voor de invoer in de tabel maakt het niet uit of er een montageplaat met de opgegeven dikte bestaat en of u van plan bent deze te gebruiken. interiorcad berekent automatisch de specifieke waarden voor uw montageplaat.
Voor hoekscharnieren is vooral de openingsrichting van belang. De openingsrichting is namelijk een criterium voor de opdeling van bibliotheekbestanden voor scharnieren, montageplaten en afstandshouders. Bij positieve afstandshouders kunt u de hoek met 5° vergroten; bij negatieve afstandshouders kunt u de hoek met 5° verkleinen.
Net als bij standaardscharnieren creëert u de relatie tussen scharnier en montageplaat via de bibliotheekmap. Als u een duidelijker overzicht wenst, kunt u submappen voor de hoeken maken. De overeenkomstige positieve en negatieve afstandshouders worden opgeslagen bij het scharnierdoor middel van het artikelnummer.
Pas de bibliotheekbestanden aan die geschikt zijn voor de gewenste openingsrichting. Het is aangeraden om de symbooldefinitie te dupliceren en daarop uw wijzigingen aan te brengen.

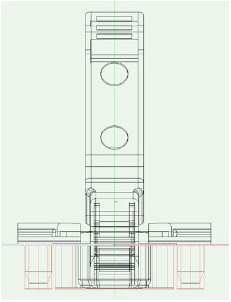

Bijvoorbeeld: Boring scharnier
● In bovenaanzicht is 0/0 het middelpunt van de boring voor de schoudertop.
● In linkeraanzicht ziet u dat de boring vanaf 0 naar onder loopt. Een scharnier met een positieve hoek wijst naar rechts; een scharnier met een negatieve hoek wijst naar links.
● In vooraanzicht ziet u eveneens hoe de positie van de boring gecentreerd is onder 0.

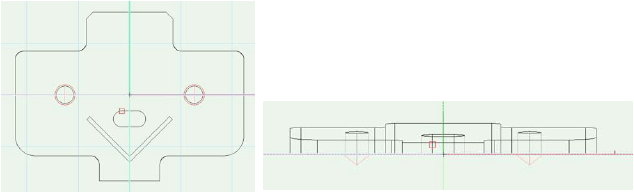

Bijvoorbeeld: Boring montageplaat

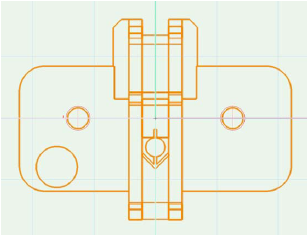

● In bovenaanzicht is de montageplaat zo geplaatst dat de Y-as middendoor de boringen gaat en de X-as door de middelpunten van de boringen.

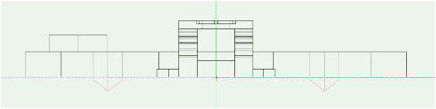

● In vooraanzicht staat de montageplaat op punt 0/0. De voorboring ligt volledig onder 0/0.

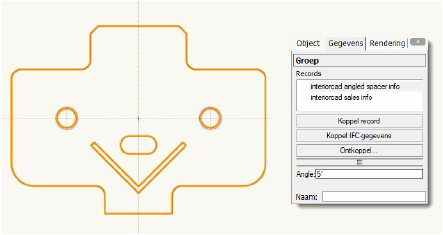

Bijvoorbeeld: Boring afstandshouder
● De plaatsing van de afstandshouder gebeurt op dezelfde manier als voor de montageplaat. U moet het correcte artikelnummer opgeven als naam voor het symbool van de afstandshouder. Via dit nummer kunt u nadien een link creëren met de scharnier.
Voor een correcte plaatsing van het beslag met behulp van de interiorcadgereedschappen hebt u de volgende technische gegevens nodig:
● Voor afstandshouders: de hoek (Angle)

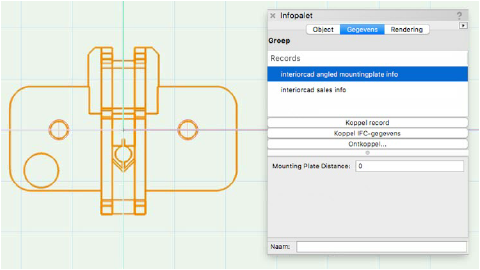

● Voor montageplaten: de dikte van de montageplaat (Mounting Plate Distance)

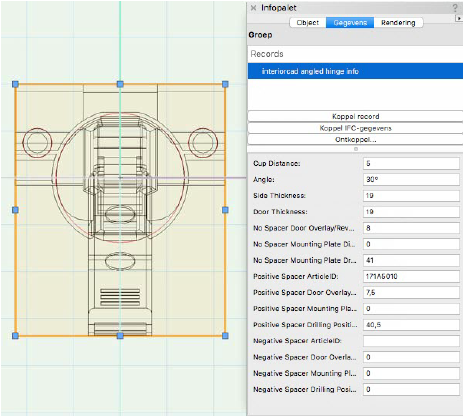

Het merendeel van de benodigde gegevens heeft betrekking op het scharnier:
● Angle - De hoek waarvoor het scharnier bestemd is.
● Side Thickness en Door Thickness - De dikte van de zijwand en de deur. Naargelang de materiaaldikte is er een andere hoekscharnier nodig. Als de fabrikant geen dikte vermeldt, vult u best 19mm in.s
● Geef bij de velden Positive Spacer en Negative Spacer de waarden voor de positieve of negatieve afstandshouder op. Bij Article ID vult u het artikelnummer in. Als het scharnier geen positieve of negatieve afstandshouder bevat, laat u de respectievelijke velden leeg. Voor elke situatie van hoekscharnieren met/zonder afstandshouder is er exact één mogelijke combinatie voor Door Overlays, Mounting Plate Distance en Mounting Plate Drilling Position.

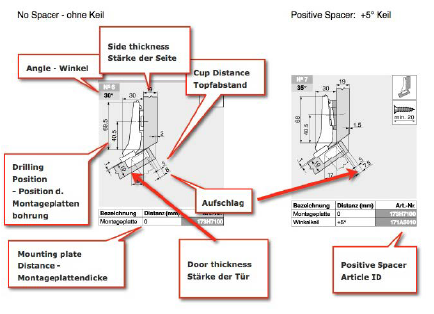

● Neem de gegevens over uit de fabrikantcatalogus, bijvoorbeeld die van Blum. In het voorbeeld hieronder verandert de deuropdek door het gebruik van een +5° afstandshouder. Naargelang het type scharnier kunnen de waarden voor de positie en dikte van de montageplaat, de afstand van de inbouwscharnier en de dikte van de zijwand of deur variëren. Daarom is het belangrijk om alle velden te controleren.

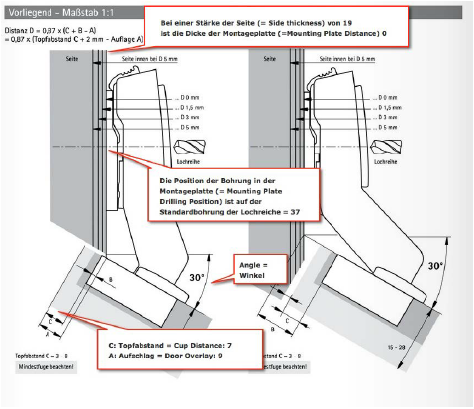

● Hettich laat toe om maten af te leiden van de papieren catalogus (opgepast met afdrukken van de online catalogus: veel printers passen het tekenformaat aan volgens het afdrukgebied, waardoor de maten niet langer kloppen). In tegenstelling tot standaardscharnieren hebben hoekscharnieren een specifieke montageplaat en deuropdek nodig. In het voorbeeld hieronder moet u een montageplaat met een dikte van 0mm en een opdekwaarde van 9mm instellen. Het artikelnummer kunt u overnemen van de geselecteerde montageplaat.
~~~~~~~~~~~~~~~~~~~~~~~~~
