Rotatie

Geef op hoeveel graden u het onderdeel op maat wilt roteren rond zijn middelpunt. Een positieve waarde laat het object met de klok mee roteren; een negatieve waarde laat het tegen de klok in roteren.

Roteer X, Y, Z 90°

Met de rotatieknoppen kan het onderdeel op maat 90° gedraaid worden om de X-, Y- of Z-as. Hierdoor kunt u vertrekken van een onderdeel op maat op het grondvlak en deze vervolgens een andere oriëntatie geven met slechts één klik.

Deze functie vindt u ook terug in het menu interiorcad > Onderdelen op maat.

Bewerkingszijden omwisselen

Gebruik deze knop om de bewerkingszijden op de CNC om te wisselen.

Afmetingen omwisselen

De Lengte, Breedte en Dikte worden automatisch gedetecteerd wanneer u het onderdeel op maat creëert. De standaarddikte is altijd de kleinste waarde. Klik op de knop Afmetingen omwisselen om een dialoogvenster te openen waarin u de afmetingen zelf kunt toekennen.

Lengte / Breedte / Dikte

Van een rechthoekig object kunt u de lengte en de breedte aanpassen via het Infopalet. Beide velden zijn onzichtbaar als het pad van het object geen rechthoek is. In dat geval kunt u het pad bewerken in Bewerkmodus door op het object te dubbelklikken. Of gebruik het gereedschap Vervorm object om het pad rechtstreeks te wijzigen. U kunt ook 2D-objecten op een onderdeel op maat plaatsen en vervolgens gebruik maken van de commando’s Vlak uitsnijden en Vlakken samenvoegen. Let op: de 2D-objecten moeten in hetzelfde vlak liggen als het onderdeel op maat.

Voor onderdelen op maat van massief hout kan de dikte in het Infopalet worden aangepast; bij andere materialen is dit alleen mogelijk via het dialoogvenster ‘Materialen’. Let wel, deze waarde is steeds gelinkt aan de dikte van het geselecteerde materiaal. Kiest u een ander materiaal, dan zal de dikte opnieuw wijzigen.

Materialen

Omschrijving

Geef een naam op voor gebruik in de zaaglijst.

Materialenset / Plaatmateriaal

Selecteer rechtstreeks een materialenset en plaatmateriaal uit de keuzelijsten. Alle andere materiaalinstellingen worden hieronder weergegeven, maar kunnen enkel in het dialoogvenster ‘Materialen’ worden aangepast.

Materialen

Klik op deze knop om het dialoogvenster ‘Materialen’ te openen. Hier kunt u informatie bewerken zoals het plaatmateriaal, de afwerkingslagen, kanten en beschermlagen, zie Materialen toewijzen en bewerken. Voor massief hout is het eveneens mogelijk om de dikte op te geven. De gekozen materialen zijn automatisch gekoppeld aan texturen voor rendering en worden weergegeven in de diverse lijsten zoals zaaglijsten, plaatmaterialen en kostenberekeningen.

3D-Details

Als deze optie aangevinkt is, worden de onderdelen op maat weergegeven met aparte texturen voor kantenbanden, afwerking en plaatmateriaal. Ook eventuele bewerkingen die op het onderdeel op maat zijn aangebracht, worden getoond in 3D. Indien uitgevinkt, wordt er de plaat als één geheel getoond en wordt er geen onderscheid gemaakt tussen kantenbanden, afwerking en plaatmateriaal. Bewerkingen worden dan niet meer getoond in 3D.

Als u de 3D-details niet echt nodig heeft, laat u deze optie best uitgevinkt. De detailleringsgraad kan namelijk een negatieve invloed hebben op de prestaties van het programma.

NC details

Als deze optie aangevinkt is, kunt u zien hoe een veelhoekig onderdeel op maat op de CNC-machine geplaatst wordt. Ook wordt getoond welke de primaire en welke de secundaire bewerkingszijde is.

Lijn uit op de langste zijde

Vink deze optie aan om het pad van het onderdeel op maat altijd langs de langste zijde te oriënteren. De langste zijde van het onderdeel op maat ligt aan het einde van de CNC-machine. Dit om tijdens het formatteren van het onderdeel op de CNC-machine zo min mogelijk materiaal te verspillen, in het bijzonder bij veelhoekige onderdelen.

Invoegpunt

Wanneer u de lengte / breedte / dikte of breedte / hoogte / diepte van een onderdeel op maat via het Infopalet wijzigt, zorgt deze optie ervoor dat u kunt zien in welke richting de aanpassing effect heeft.

Exporteer zaaglijst

Klik op deze knop om de geselecteerde onderdelen op maat in een zaaglijst te exporteren.

CNC-export

Klik op deze knop om een CNC-export uit te voeren.

Toegekende materialen

Hier worden enkele van de gekozen materialen weergegeven.

Nerfrichting

De nerfrichting voor de plaat en de afwerkingslagen kan ook in het Infopalet worden gewijzigd. Als er geen afwerkingslagen geselecteerd zijn, kan alleen het plaatmateriaal worden aangepast.

●       Geen betekent dat de nerfrichting automatisch wordt gekozen.

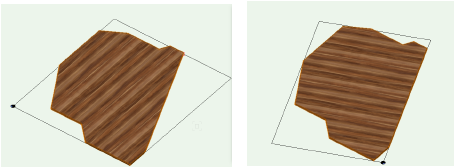

●       Bij Lengte en Dwars lopen de nerven respectievelijk in de lengte van of dwars op de langste zijde van het onderdeel.

Wanneer u het onderdeel bewerkt, wordt de nerfrichting opnieuw berekend en, indien nodig, gedraaid. De nerfrichting heeft niet alleen een optisch effect, maar heeft ook invloed op de CNC-export en de zaaglijst. Het is bijvoorbeeld mogelijk om de nerven van het plaatmateriaal en de afwerkingslagen dwars over elkaar te laten lopen om het onderdeel stabieler te maken.
