Zaznacz
podobneZaznacz
podobneNarzędzie |
Zestaw narzędzi |
Zaznacz podobne
|
Narzędzia podstawowe |
Narzędzie Zaznacz podobne pozwala na zaznaczenie obiektów, które mają takie same ustawienia jak określony obiekt. Jest to szczególnie przydatne, jeśli chcesz przesunąć lub edytować wiele podobnych obiektów. Ten tryb ułatwia również szybkie znajdywanie w złożonym rysunku obiektów o takich samych atrybutach.
Tryb |
Opis |
Dowolne zaznaczenie |
Zaznacz tę opcję, aby wybrać podobne obiekty na całym rysunku. |
Bieżące zaznaczenie |
Zaznacz tę opcję, aby wybrać podobne obiekty w obrębie wcześniejszego zaznaczenia. |
Ustawienia |
Zaznacz żądane ustawienia w oknie dialogowym. |
Profil |
Zaznacz profil zawierający atrybuty, które muszą posiadać obiekty. |
Nie można jednocześnie zaznaczyć ścian i wstawionych w nie obiektów. Dlatego też czasami wynik zaznaczenia nie jest zgodny z oczekiwaniami. Przykładowo nie jest możliwe zaznaczenie zestawu ścian, a następnie zaznaczenie wszystkich okien w ścianach za pomocą trybu Bieżące zaznaczenie.
Aby zaznaczyć podobne obiekty, wykonaj następujące kroki:
1. Jeśli chcesz zastosować narzędzie, aby zaznaczyć podobne obiekty, najpierw zaznacz wybrany zestaw obiektów.
2.Włącz narzędzie i wybrany tryb.
3.Kliknij przycisk Ustawienia, aby zdefiniować kryteria, według których ma się odbywać czynność zaznaczania. Zostanie otwarte okno dialogowe Zaznacz podobne.
LUB: Wybierz profil predefiniowanych atrybutów z listy rozwijanej Ustawienia, dostępnej na Pasku trybów.
Kliknij,
aby pokazać/ukryć pola.

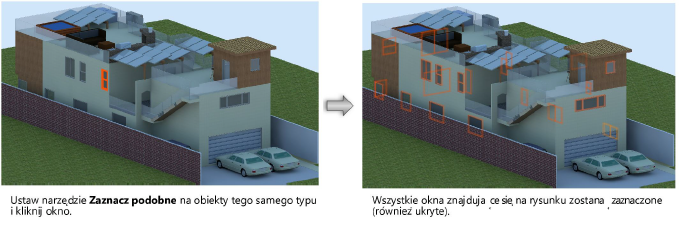

4.Kliknij obiekt podobny do obiektów, które chcesz wyszukać.
Jeśli wprowadzone atrybuty nie pasują do obiektu, który kliknąłeś, pojawi się ostrzeżenie (np. jeśli zaznaczyłeś atrybut Rodzaj czcionki, a na rysunku kliknąłeś roślinę).
5.Podobne obiekty zostały zaznaczone.
|
Kliknij tutaj, aby uzyskać dostęp do szkolenia wideo na ten temat (wymagane połączenie z Internetem). |
