Ekran wielkoformatowy

Obiekt, utworzony za pomocą tego narzędzia, imituje ekrany, które wymagają wielu projektorów do uzyskania obrazu wielkoformatowego.

● Kliknij tryb Wstaw ekran, aby wstawić ekran; następnie kliknij ponownie, aby wyznaczyć jego obrót.

● Kliknij tryb Wstaw ekran i projektor, aby wstawić ekran; kliknij ponownie, aby wyznaczyć obrót ekranu, a następnie kliknij ponownie, aby umieścić projektor. Ten sposób jest szczególnie przydatny podczas umieszczania ekranów wielkoformatowych i projektorów w systemach podwieszania.

Podczas pierwszego użycia narzędzia (w dokumencie) zostanie otwarte okno ustawień. Zdefiniuj domyślne parametry. Parametry te można edytować później w palecie Info.

4.Jeśli włączysz tryb Wstaw ekran, na rysunku zostanie dodany ekran wielkoformatowy. Po zdefiniowaniu parametrów ekranu kliknij przycisk Wstaw projektor w palecie Info, aby utworzyć projektor powiązany z tym ekranem. Ustawienia ekranu wielkoformatowego sterują wstępnymi ustawieniami projektorów, jednak w razie potrzeby projektory mogą być zdefiniowane niezależnie od siebie (poprzez zmianę parametrów, takich jak położenie tekstu czy ukrycie/pokazanie strumienia). Przesuwanie lub obracanie ekranu po wstawieniu projektorów spowoduje, że również odpowiednie projektory zostaną przesunięte lub obrócone.

Jeśli projektory zostały już umieszczone na rysunku, kliknięcie przycisku Wstaw projektor spowoduje, że istniejące projektory zostaną usunięte wraz z ich ustawieniami.

Wysokość ekranu i powiązanych z nim projektorów zależy od kilku czynników.

● Wartość Z (wysokość ekranu) to odległość od aktywnej płaszczyzny warstwy projektowej do dolnej krawędzi ekranu (łącznie z obramowaniem).

● Gdy ekran posiada podpory (nogi), nogi zostaną narysowane na aktywnej płaszczyźnie warstwy projektowej, chyba że zdefiniowano parametr Wysokość do podłoża. Parametr Wysokość do podłoża przesuwa podłoże, a co za tym idzie nogi, o tę wartość od płaszczyzny warstwy projektowej.

● Podstawy lub rusztowania do projektorów będą wstawiane zgodnie z parametrami: Przesunięcie w pionie oraz Wysokość do podłoża, co pozwala na przesuwanie podstawy w górę lub w dół od podłoża ekranu, odpowiednio do wartości zdefiniowanej dla Wysokości do podłoża.

● W przypadku rzutu 2D/głównego, gdy jeden z elementów ekranu, tj. ekran lub projektor, zostanie zamocowany w systemie podwieszenia, element ten przyjmie wysokość podwieszenia. W widoku 3D tę wysokość wyznacza punkt wstawienia elementu w systemie podwieszenia. Dzięki narzędziu Menedżer obciążeń precyzyjnie ustawisz położenie elementów ekranu. Zob. Zarządzanie obciążeniami.

Parametry ekranu

Parametr	Opis
Typ ekranu	Wybierz typ projekcji: przedni lub tylny.
Zakrzywiony	Gdy zaznaczysz tę opcję, zdefiniuj dodatkowe parametry: Długość w linii oraz Głębokość ekranu.
Nazwa	Podaj nazwę ekranu; powiązane z nim projektory identyfikują ekran według tej nazwy. Jeśli nazwa jest już używana, zostanie ona zmieniona automatycznie.
Szerokość obrazu	Ten parametr wskazuje szerokość obrazu (bez obramowania lub ramy).

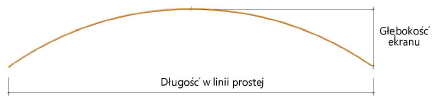

Długość w linii prostej (dla ekranu zakrzywionego)	Zdefiniuj długość ekranu od początku do końca łuku.
Głębokość ekranu (dla ekranu zakrzywionego)	Wprowadź głębokość ekranu od przedniej krawędzi do tylnej krawędzi.
Wysokość obrazu	Ten parametr wskazuje wysokość obrazu (bez obramowania lub ramy).
Rozmiar w pikselach	W tym polu zostaną wyświetlone całkowite wymiary ekranu w pikselach.
Rama	Wybierz z listy typ obramowania: Do wybory masz następujące opcje: obiekt bez ramy, ramę o określonej grubości lub tylko płaskie obramowanie.
Szerokość obramowania Góra/Dół/Z lewej/Z prawej	W przypadku ramy lub obramowania należy określić szerokość ramy lub obramowania z każdej strony ekranu.
Głębokość	Wprowadź głębokość w przypadku ramy.
Krawędź	W przypadku ramy można zdefiniować odległość między ekranem a przednią krawędzią ramy ekranu.
Napinacze	Ten parametr jest aktywny, gdy wybrałeś opcję Tylko obramowanie dla typu ramy, a dla typu mocowania wskazałeś opcję Kaseta u góry/u dołu. Zaznacz tę opcję, aby użyć napinaczy po bokach.
Nachylenie	Jeśli dla parametru Mocowanie zaznaczyłeś opcję Brak, wprowadź nachylenie ekranu w stopniach. Wartości dodatnie odchylają górną część ekranu dalej od widza, zaś wartości ujemne przechylają ekran w kierunku widza.
Całkowita odległość w pionie	W tym polu zostanie wyświetlona całkowita odległość w pionie, wymagana dla całego obiektu: od podłoża do górnej części ekranu, włącznie z obramowaniem, wysłoną lub innymi akcesoriami.
Format obrazu (obliczony)	W tym polu zostanie wyświetlony obliczony format obrazu.

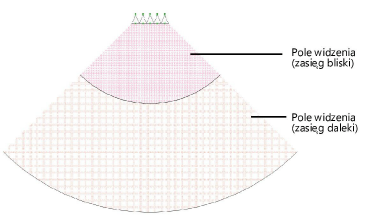

Pokaż pole widzenia (tylko w 2D)	Ten parametr wskazuje pole widzenia obserwatora w oparciu o wymiary ekranu. Widz znajdujący się w obrębie tego obszaru powinien widzieć ekran.
Pole widzenia według:	Ten parametr wyznacza metodę obliczenia pola widzenia: na podstawie szerokości, wysokości lub przekątnej ekranu.
Maks. kąt w poziomie/Maks. kąt w pionie	Te parametry wskazują maksymalny kąt widzenia ekranu w poziomie i w pionie względem martwego punktu.
Wysokość wzroku	Wprowadź wysokość przeciętnego widza spoglądającego na ekran (zwykle będzie to jego wysokość w pozycji siedzącej).
Mnożnik - zasięg bliski	Wprowadź mnożnik konieczny do obliczenia zasięgu bliskiego.
Mnożnik - zasięg daleki	Wprowadź mnożnik konieczny do obliczenia zasięgu dalekiego.
Mocowanie	Wybierz typ mocowania: Brak, Podstawa z nogami (zawiera dwie nogi i jest podobna do komercyjnego systemu automatycznego składania „fastfold”) lub Kaseta u góry.
Pokaż nogę	W przypadku mocowania typu „Podstawa z nogami”, zaznacz miejsce wyświetlania podpory ramy: Obustronnie, Przód, Tył. Ewentualnie wybierz opcję Brak.
Głębokość	W przypadku mocowania typu „Kaseta u góry”, należy zdefiniować głębokość kasety. Długość kasety zależy od wymiarów ekranu.
Napęd	W przypadku mocowania typu „Kaseta u góry”, wskaż położenie napędu: z prawej czy z lewej strony.
Położenie otworu	W przypadku typu „Kaseta u góry” można zdefiniować położenie otworu w obudowie: przód, środek lub tył.
Dodaj wysłonę	Jeśli wybrałeś typ mocowania „Podstawa z nogami”, możesz dodać wysłonę, którą zasłonisz projektor (z tyłu) oraz podpory.
Kolor wysłony	Wybierz kolor wysłony z listy.
Szerokość wysłony z lewej	Ten parametr wskazuje szerokość wysłony po lewej stronie ekranu.
Szerokość wysłony z prawej	Ten parametr wskazuje szerokość wysłony po prawej stronie ekranu.
Wysokość wysłony powyżej	Zdefiniuj wysokość wysłony powyżej ekranu.
Zakładki na krawędziach	Ten parametr wskazuje liczbę zakładek materiału na całej długości wysłony.
Szerokość fałdy	Zdefiniuj szerokość fałdy.
Głębokość fałdy	Zdefiniuj głębokość fałdy.
Edytuj obraz	Na ekranie wyświetli się okno dialogowe „Edytuj obraz”.
Obraz	W tym polu zostanie wyświetlona nazwa bieżącego obrazu.
Projektor	W przypadku projektorów wybierz model z zasobów bibliotecznych. Wybrane ustawienia projektora będę mieć zastosowanie do wszystkich nowych obiektów.
Ciężar	Wprowadź ciężar projektora.
Moc w watach	Wprowadź wymaganą moc do obliczeń zużycia energii oraz do stosowania w raportach.
Format obrazu	Wybierz właściwy format obrazu.
Rozdzielczość	Wybierz właściwą rozdzielczość ekranu w pikselach.
Przeregulowanie obrazu (%)	Ten parametr określa całkowitą procentową wartość górnego i dolnego przeregulowania obrazu, konieczną do uzyskania określonego mieszania pikseli w przypadku stosowania projektorów o wąskim formacie obrazu.
Nachylenie	Ten parametr wskazuje nachylenie projektora do płaszczyzny poziomej (w stopniach).
Utwórz według	Wybierz sposób pozycjonowania projektora: według obiektywu stałoogniskowego lub odległości projekcji.
Odległość do projektora	Jeżeli dla parametru „Utwórz według” wybrałeś opcję Odległość, wprowadź wartość odległości lub kliknij i przeciągnij punkt kontrolny projektora, aby ją dostosować na rysunku.
Obiektyw	Wybierz standardowy obiektyw stałoogniskowy lub zmiennoogniskowy. Ewentualnie wybierz opcję Niestandardowy.
Współczynnik powiększenia	W przypadku obiektywów zmiennoogniskowych lub niestandardowych, możesz zdefiniować współczynnik powiększenia.
Montaż	Wybierz właściwy typ montażu: ● Wyrównaj do środka ekranu Środek obiektywu projektora zostanie wyrównany do środka ekranu. ● Wyrównaj do góry: Górna krawędź korpusu projektora zostanie wyrównana do górnej krawędzi obramowania ekranu. ● Wyrównaj do dołu: Dolna krawędź obudowy projektora zostanie wyrównana do dolnej krawędzi ekranu. ● Na rusztowaniu: Ta opcja umieszcza projektor na rusztowaniu lub podstawie. Skorzystaj z opcji Model podstawy/stojaka, aby wskazać odpowiedni obiekt. ● Z podwieszeniem: Ta opcja ustawia projektor na wysokości określonej dla parametru Wysokość do podłoża, przy czym dolna część projektora znajduję się na wysokości ekranu. ● Przesunięcie: Ta opcja wskazuje przesunięcie projektora względem środka ekranu o wartość zdefiniowaną dla parametru Przesunięcie w pionie, mierzoną od środka obiektywu projektora.
Przesunięcie w pionie	W przypadku projektorów umieszczonych na rusztowaniu lub przesuniętych, wyznacz odległość między podłożem (wyznaczoną przez parametr Wysokość do podłoża) a podstawą projektora lub projektorem. Ta opcja umożliwia umieszczanie rusztowania lub projektorów na płaszczyźnie przesuwanej w górę lub w dół ekranu).
Model podstawy/stojaka	W przypadku projektorów umieszczonych na rusztowaniu, wybierz model podstawy z zasobów bibliotecznych.
Wysokość do podłoża	W przypadku podwieszonych projektorów lub projektorów na podstawie, ten parametr wskazuje odległość od aktywnej płaszczyzny warstwy projektowej do podłoża. Wartość ta faktycznie przesuwa podłoże na wskazaną wysokość.
Wysokość projektora (dół)	W przypadku projektorów zamocowanych w systemie podwieszenia, ten parametr wskazuje wysokość dolnej krawędzi projektora.
Układ projektorów	W przypadku układu, czyli par jednakowych obiektów, wybierz sposób ułożenia projektorów: rzędowo lub piętrowo.
Rozstaw projektorów	W przypadku projektorów w układzie rzędowym, ten parametr wskazuje odstęp między projektorami.
Liczba obrazów cząstkowych (poziomo)	Wprowadź liczbę obrazów cząstkowych, na jaką podzielono ekran w poziomie. Jeśli wprowadzona wartość jest zbyt mała, automatycznie zostanie wyświetlona najniższa możliwa liczba obrazów.
Szerokość obrazu cząstkowego	W tym polu wyświetlana jest szerokość obrazu cząstkowego.
Wysokość obrazu cząstkowego	W tym polu zostanie wyświetlona wysokość obrazu cząstkowego.
Odstęp m. obrazami	W tym polu zostanie wyświetlony odstęp między projektorami, mierzony od środka do środka obiektywu.
Nakładanie się obrazów	Zdefiniuj nakładanie się obrazów na ekranie, mierzone w jednostkach odległości
Nakładanie się obrazów (pix)	Zdefiniuj nakładanie się obrazów na ekranie, mierzone w pikselach.
Nakładanie się obrazów (%)	Zdefiniuj nakładanie się obrazów na ekranie w procentach.
Mieszanie obrazu	Wybierz jedną z opcji: z lewej, z prawej lub wyśrodkuj.
Pokaż strumień światła	Włącz tę opcję, aby wyświetlić strumień światła projektorów, skojarzonych z ekranem.
Komentarz	Wprowadź komentarz, który zostanie umieszczony na rysunku zgodnie z opcjami zaznaczonymi w oknie Tekst.
Wstaw projektor	Gdy znajdujesz się w trybie Wstaw ekran, kliknij ten przycisk, aby wstawić wymaganą liczbę projektorów wielkoformatowych na podstawie określonych parametrów. Projektory te są skojarzone z ekranem. Model projektora wybrany dla parametru Projektor oraz jego ustawienia mają zastosowanie do wszystkich wstawionych projektorów.
Tekst	Kliknij, aby w oknie „Tekst”, edytować atrybuty graficzne etykiet.
Domyślne położenie tekstu	Kliknij, aby przywrócić domyślne rozmieszczenie etykiet.
Klasy	W oknie dialogowym Klasy przypisz odpowiednią klasę elementom obiektu. To pozwoli Ci wyświetlić elementy w standardowym trybie widoczności (tj. jako widoczne, niewidoczne lub wyszarzone). Użyj domyślnej klasy, wybierz klasę z listy dostępnych na rysunku lub utwórz nową klasę. Wybierz z listy <Ekran wielkoformatowy>, aby elementy obiektu należały do tej samej klasy co cały obiekt. ● Przedrostek klasy: Wprowadź domyślny przedrostek klasy, który ma być stosowany do elementów obiektu. Kliknij przycisk Przypisz domyślną klasę z przedrostkiem, aby ustawić predefiniowane klasy domyślne, poprzedzone podanym przedrostkiem. Ten system ułatwia klasyfikację. ● Przypisz domyślną klasę z przedrostkiem: Kliknij ten przycisk, aby użyć domyślnych klas do wszystkich elementów. Gdy zdefiniowałeś Przedrostek klasy, będzie on poprzedzał klasy. ● Elementy obiektu: Dla każdego elementu obiektu zdefiniuj domyślną nazwę klasy. Wyświetlone w tej sekcji nazwy klas mają zastosowanie do elementów.
Aktualizuj	Włącz ten przycisk, aby zaktualizować ekran i powiązane z nim projektory wielkoformatowe po wprowadzeniu zmian w palecie Info. To spowoduje, że również informacje o powiązanym z nim projektorze zostaną zmienione, ale nie będzie mieć to wpływu na określone parametry projektora, takie jak opcje graficzne tekstu.
Obciążenie	Ekran wielkoformatowy jest uznawany za obciążenie punktowe w obliczeniach Braceworks. Jeśli jest wstawiony równolegle do systemu podwieszenia, będzie on traktowany jako obciążenie dodane do tego systemu. Informacje o obciążeniu są używane do kalkulacji i raportów Braceworks (wymagana jest wersja Braceworks).
Uwzględnij w obliczeniach (wymagana wersja Braceworks)	Kliknij, aby uwzględnić ekran wielkoformatowy w obliczeniach konstrukcyjnych Braceworks.
Nazwa grupy obciążeń	W przypadku ekranów wielkoformatowych ta kategoria obciążeń nosi zawsze nazwę: Wideo.
ID obciążenia	Wprowadź unikatowy identyfikator obciążenia do celów informacyjnych w raportach.
Nazwa obciążenia	To jest nazwa obciążenia, do której należy obiekt w kalkulacjach obciążenia.
Obciążenie rozłożone	W tym polu należy wprowadzić wartość obciążenia rozłożonego. Zmiany mają również wpływ na całkowity ciężar.
Całk. ciężar	W tym polu wyświetlany jest całkowity ciężar obiektu.

Parametry projektora wielkoformatowego

Parametr	Opis
Nazwa ekranu	W tym polu zostanie wyświetlona nazwa ekranu, z którym został on powiązany.
Parametry ekranu	W tej sekcji są wyświetlone parametry ekranu głównego.
Pokaż strumień światła	Włącz tę opcję, aby wyświetlić strumień światła zaznaczonego projektora.
Projektor	Domyślnie zostanie wyświetlony model projektora, kompatybilny z danym ekranem wielkoformatowym. W razie potrzeby wybierz inny model z zasobów bibliotecznych.
Moc w watach	Wprowadź wymaganą moc do obliczeń zużycia energii oraz do stosowania w raportach.
Parametry projektora	W tej sekcji są wyświetlone parametry projektora, wymagane dla tego ekranu wielkoformatowego.
Pokaż linię środkową obrazu cząstk.	Kliknij tę opcję, aby wyświetlić linię środkową projektora w rzucie 2D/głównym.
Przesunięcie w L/P	W przypadku projektorów znajdujących się na podstawie czy rusztowaniu, obiekt ten zostanie przesunięty w lewo lub w prawo względem projektora.
Przesunięcie do P/T	W przypadku projektorów znajdujących się na podstawie, obiekt ten zostanie przesunięty w przód lub w tył względem projektora.
Przesunięcie poziome (kąt)	Ten parametr wskazuje kąt przesunięcia projektora względem ekranu, mierzony od boku do boku na płaszczyźnie poziomej i w oparciu o wartość przesunięcia w L/P.
Przesunięcie poziome (%)	Ten parametr określa kąt przesunięcia projektora względem ekranu (podany jako wartość procentowa).
Skieruj na środek ekranu	Zaznacz tę opcję, aby projektor nadal był skierowany na środek ekranu, pomimo przesunięcia projektora w lewo lub w prawo (opcja „Przesunięcie w L/P”).
Nachylenie	Ten parametr wskazuje nachylenie projektora do płaszczyzny poziomej (w stopniach).
Utwórz według	Wybierz sposób pozycjonowania projektora: według obiektywu stałoogniskowego lub odległości projekcji.
Odległość do projektora (w rzucie 2D/głównym)	Jeżeli dla parametru „Utwórz według” wybrałeś opcję Odległość, wprowadź wartość odległości lub kliknij i przeciągnij punkt kontrolny projektora, aby ją dostosować na rysunku.
Odległość do projektora (rzeczywista)	Ten parametr określa rzeczywistą odległość ekranu do projektora w 3D.
Obiektyw	Wybierz standardowy obiektyw stałoogniskowy lub zmiennoogniskowy. Ewentualnie wybierz opcję Niestandardowy.
Współczynnik powiększenia	W przypadku obiektywów zmiennoogniskowych lub niestandardowych, możesz zdefiniować współczynnik powiększenia.
Optymalna odl. ekran-projektor (tylko dla projektorów z obiektywami zmiennoogniskowymi)	Ten parametr wskazuje optymalną odległość od projektora, w której można umieścić ekran, biorąc pod uwagę zakres ogniskowej obiektywu.
Montaż	Wybierz właściwy typ montażu: ● Wyrównaj do środka ekranu Środek obiektywu projektora zostanie wyrównany do środka ekranu. ● Wyrównaj do góry: Górna krawędź korpusu projektora zostanie wyrównana do górnej krawędzi obramowania ekranu. ● Wyrównaj do dołu: Dolna krawędź obudowy projektora zostanie wyrównana do dolnej krawędzi ekranu. ● Na rusztowaniu: Ta opcja umieszcza projektor na rusztowaniu lub podstawie. Skorzystaj z opcji Model podstawy/stojaka, aby wskazać odpowiedni obiekt. ● Z podwieszeniem: Ta opcja ustawia projektor na wysokości określonej dla parametru Wysokość do podłoża, przy czym dolna część projektora znajduję się na wysokości ekranu. ● Przesunięcie: Ta opcja wskazuje przesunięcie projektora względem środka ekranu o wartość zdefiniowaną dla parametru Przesunięcie w pionie, mierzoną od środka obiektywu projektora.
Przesunięcie w pionie	W przypadku projektorów umieszczonych na rusztowaniu lub przesuniętych, wyznacz odległość między podłożem (wyznaczoną przez parametr Wysokość do podłoża) a podstawą projektora lub projektorem. Ta opcja umożliwia umieszczanie rusztowania lub projektorów na płaszczyźnie przesuwanej w górę lub w dół ekranu).
Model podstawy/stojaka	W przypadku projektorów umieszczonych na rusztowaniu, wybierz model podstawy z zasobów bibliotecznych.
Wysokość do podłoża	W przypadku podwieszonych projektorów lub projektorów na podstawie, ten parametr wskazuje odległość od aktywnej płaszczyzny warstwy projektowej do podłoża. Wartość ta faktycznie przesuwa podłoże na wskazaną wysokość.
Przesunięcie w L/P	W przypadku projektorów znajdujących się na podstawie czy rusztowaniu, obiekt ten zostanie przesunięty w lewo lub w prawo względem projektora.
Przesunięcie do P/T	W przypadku projektorów znajdujących się na podstawie, obiekt ten zostanie przesunięty w przód lub w tył względem projektora.
Wysokość projektora (dół)	W przypadku projektorów zamocowanych w systemie podwieszenia, ten parametr wskazuje wysokość dolnej krawędzi projektora.
Przesunięcie pionowe (kąt)	Ten parametr określa pionowy kąt przesunięcia projektora względem ekranu (na bazie pozycji projektora w pionie).
Przesunięcie pionowe (%)	Ten parametr określa pionowy kąt przesunięcia projektora względem ekranu (podany jako wartość procentowa).
Układ projektorów	W przypadku układu, czyli par jednakowych obiektów, wybierz sposób ułożenia projektorów: rzędowo lub piętrowo.
Rozstaw projektorów	W przypadku projektorów w układzie rzędowym, ten parametr wskazuje odstęp między projektorami.
Komentarz	Wprowadź komentarz, który zostanie umieszczony na rysunku zgodnie z opcjami zaznaczonymi w oknie Tekst.
Tekst	Kliknij, aby w oknie „Tekst”, edytować atrybuty graficzne etykiet.
Domyślne położenie tekstu	Kliknij, aby przywrócić domyślne rozmieszczenie etykiet.
Aktualizuj	Kliknij ten przycisk, aby zaktualizować obiekt po wprowadzeniu zmian w palecie Info.
Obciążenie	Projektor wielkoformatowy jest uznawany za obciążenie punktowe w obliczeniach Braceworks. Jeśli jego punkt wstawienia znajduje się w systemie podwieszenia, jest on traktowany jako obciążenie dodane do tego systemu. Informacje o obciążeniu są używane do kalkulacji i raportów Braceworks (wymagana jest wersja Braceworks).
Uwzględnij w obliczeniach (wymagana wersja Braceworks)	Kliknij, aby uwzględnić projektor wielkoformatowy w obliczeniach konstrukcyjnych Braceworks.
Nazwa grupy obciążeń	W przypadku projektorów wielkoformatowych ta kategoria obciążeń nosi zawsze nazwę: Wideo.
ID obciążenia	Wprowadź unikatowy identyfikator obciążenia do celów informacyjnych w raportach.
Nazwa obciążenia	To jest nazwa obciążenia, do której należy obiekt w kalkulacjach obciążenia.
Całk. ciężar	W tym polu wyświetlany jest całkowity ciężar obiektu.

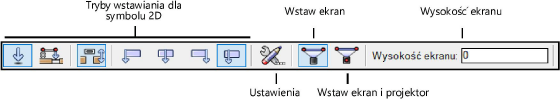

Tryb	Opis
Tryby narzędzia Wstaw symbol 2D	Opisy parametrów znajdują się w zagadnieniu: Narzędzie Wstaw symbol.
Ustawienia	Zdefiniuj domyślne parametry narzędzia.
Wstaw ekran	Kliknij ten tryb, aby wstawić i obrócić ekran. Projektory można dodać później.
Wstaw ekran i projektor	Kliknij ten tryb, aby wstawić i obrócić ekran oraz projektor.
Wysokość ekranu	Zdefiniuj wartość Z urządzenia podczas wstawiania.
