Elektrisch plan

Met het gereedschap Elektrisch plan - Link verbindt u de punten mee die u creëerde met het gereedschap Elektrisch plan - Punt.

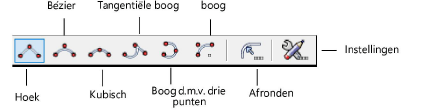

Als u Elektrisch plan - Link selecteert, verschijnen volgende tekenmethodes in de Methodebalk.

Parameter	Omschrijving
Hoek	Selecteer deze methode om de polylijn te tekenen met hoekpunten zoals het gereedschap Polygoon.
Bézier	Selecteer deze methode om de polylijn volgens Béziercurven te tekenen.
Kubisch	Selecteer deze methode om een kubische polylijn te tekenen waarbij de curve door de controlepunten gaan.
Tangentiële boog	Selecteer deze methode om een polylijn met opeenvolgende tangentiële bogen te tekenen. Elke nieuwe boog is een tangens van de vorige boog van de polylijn.
Boog d.m.v. drie punten	Selecteer deze methode om een polylijn te tekenen aan de hand van drie referentiepunten.
Boog	Selecteer deze methode om de curve volgens bogen met een bepaalde afrondingsstraal te tekenen.
Afronden	Selecteer deze methode om de afrondingsstraal voor de methode Boog in te stellen.
Instellingen	Pas de instellingen aan.

Handig is dat u een overzichtelijke lijst van alle linken kunt genereren met behulp van het commando Creëer rapport (zie Een nieuw record creëren). In het menu Record selecteert u Elektrisch plan - Link.
