Elektrisch plan

Met het gereedschap Elektrisch plan - Punt plaatst u lichtpunten, schakelaars, stopcontacten en elektrische toestellen in de tekening. Na de plaatsing van de punten, kunt u een elektrisch plan creëren door de punten met elkaar te linken met behulp van het gereedschap Elektrisch plan - Link .

Als u Elektrisch plan - Punt selecteert, verschijnen volgende tekenmethodes in de Methodebalk.

Veld	Omschrijving
Vervang symbool	Klik op deze knop om het dialoogvenster te openen waar u het 2D- en 3D-symbool kunt kiezen.
Type / Symbool / Symbool 3D	Deze velden geven het geselecteerde type, 2D-symbool en 3D-symbool weer.
Schaalfactor	Geef de schaalfactor op.
Helderheid	Geef de helderheid op van het 3D-symbool waarin een lichtbron vervat zit.
Plaats	Geef de plaats op waar u het punt plaatst, bijvoorbeeld de keuken.
Totaal wattage	Geef de totale wattage op.
Voltage	Geef het voltage op.
Kring / Groep	Geef de naam of letter van de stroomkring of -groep op.
Toon	Vink deze optie aan om de kring/groep in de tekening weer te geven.
Uitlijning
Horizontaal / Verticaal	Selecteer de horizontale en verticale uitlijning van de weergave van de kring/groep. De uitlijning gebeurt ten opzichte van het invoegpunt van het tekstveld.
Opmerking	Geef de tekst op die u als opmerking aan de kring/groep wenst toe te voegen.
Toon	Vink deze optie aan om de opmerking in de tekening weer te geven.
Uitlijning
Horizontaal / Verticaal	Selecteer de horizontale en verticale uitlijning van de opmerking. De uitlijning gebeurt ten opzichte van het invoegpunt van het tekstveld.

Voor sommige elementen kunt u ook een weergave in 3D kiezen, bijvoorbeeld een halogeenspot.

Na het plaatsen van het punt, kunt u via het Infopalet de parameters ervan aanpassen.

Handig is dat u een overzichtelijke lijst van alle punten kunt genereren met behulp van het commando Creëer rapport (zie Een nieuw record creëren ). In het menu Record selecteert u Elektrisch plan - Punt.

Parameter	Omschrijving

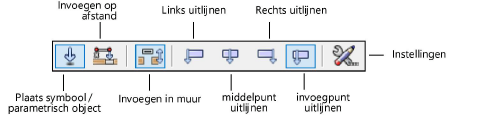

Plaats symbool/parametrisch object	Selecteer deze methode om het object in te voegen met de volgende muisklik als invoegpunt.
Invoegen op afstand	Selecteer deze methode om het object in te voegen in een muur op een op te geven afstand van het invoegpunt.
Invoegen in muur	Selecteer deze methode om objecten automatisch in muren in te voegen.
Links uitlijnen	Selecteer deze methode om het invoegpunt links op het in te voegen object te bepalen.
Middelpunt uitlijnen	Selecteer deze methode om het invoegpunt op het middelpunt van het in te voegen object te bepalen.
Rechts uitlijnen	Selecteer deze methode om het invoegpunt rechts op het in te voegen object te bepalen
Invoegpunt uitlijnen	Selecteer deze methode om het voorgedefinieerde invoegpunt van het in te voegen object te gebruiken.
Instellingen	Pas de instellingen aan.
