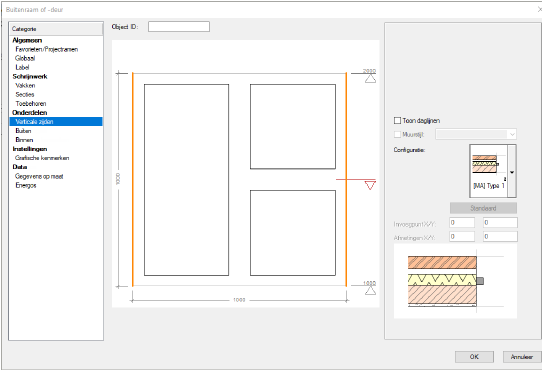

Categorie Onderdelen - Verticale zijden

In deze categorie kunt u de muuraansluitingen voor de linker- en rechterzijde van ramen en deuren definiëren.

Merk op: de weergave van deze aansluitingen in de tekening wordt mogelijk beïnvloed door de Automatische detailleringsgraad voor ontwerplagen (zie Voorkeuren Vectorworks: Categorie Weergave). Deze optie zorgt ervoor dat ramen en deuren automatisch worden weergegeven met de gepaste details volgens de schaal van de tekening.

Veld	Omschrijving
Object ID	Vul hier de tekst in die u als ID wenst te gebruiken.
Voorvertoning	In de voorvertoning zijn alle verticale lijnen per definitie geselecteerd. Op deze posities wordt namelijk, zowel links als rechts, eenzelfde muuraansluiting toegepast.

Toon daglijnen	Vink deze optie aan om daglijnen in de muuropening te tonen.
Muurstijl	Vink deze optie aan om de muurstijl te kiezen van de muur waarin het buitenraam/de buitendeur zal worden ingevoegd. In de keuzelijst vindt u de muurstijlen uit het actieve document. Merk op: deze optie is alleen beschikbaar bij buitenramen en -deuren die nog niet in een muur werden geplaatst. Indien er in het actieve document nog geen muurstijlen zijn of indien u deze optie niet aanvinkt, wordt uitgegaan van een generieke muuropbouw zonder componenten. U kunt het buitenraam- of buitendeurobject over de Y-as in de muur positioneren, ofwel het object tegen de buiten- of binnenzijde van de muur laten aansluiten. Zodra het buitenraam- of buitendeurobject in een muur is ingevoegd, is voor dit object de keuzelijst niet langer beschikbaar.
Configuratie	Op basis van de gekozen muurstijl (of de generieke muuropbouw) wordt een reeks mogelijke muuraansluitingen uitgetekend. In deze keuzelijst vindt u hiervan de symbolische voorstellingen. Hierin herkent u zowel de muurcomponenten als de aanzet van het buitenraam- of buitendeurobject, alsook andere objecten zoals het stelkozijn. De weergave van de muurstijlen is overeenkomstig de hulpbron: voor een tekening in klokwijzerzin staat de uiterst linkse component (de buitenste) bovenaan in de afbeelding. 1. Kies de gewenste configuratie en merk op hoe deze onderaan in detail wordt weergegeven. 2.De muuraansluiting wordt getekend met een reeks vooringestelde standaardwaarden die u via dit detail verder kunt dimensioneren.
Standaard	Klik op deze knop om de parameters Invoegpunt Y/Z en Afmetingen X/Y voor de actieve muuraansluiting terug naar hun standaardwaarden te zetten.
Invoegpunt X/Y	Geef de waarden in over de X- en Y-as, om het buitenraam- of buitendeurobject in de muuropening te positioneren. Hierbij is het referentiepunt (X0,Y0) gelegen op de linker bovenhoek van de muuropening. Om het object naar rechts te verplaatsen, geeft u een negatieve X-waarde in. Om het object dieper in de muur te plaatsen, geeft u een positieve Y-waarde in.
Afmetingen X/Y	Geef de waarden in van het onderdeel dat geselecteerd is in de detail voorvertoning.
Detail	Dit is een uitvergrote weergave van de bij Configuratie geselecteerde muuraansluiting. Klik op het kader om het invoegpunt ervan te bepalen. Afhankelijk van de gekozen configuratie kunt u ook op één of meer van de muurcomponenten klikken. Van de geselecteerde component kunt u vervolgens de afmetingen aanpassen in de velden erboven. Het detail van de muuraansluiting wordt niet getoond wanneer het object zich niet in een muur bevindt. Het detail wordt evenmin getoond tijdens de aanmaak van een 2D-vooraanzicht.
